Five valve manifolds-5VG

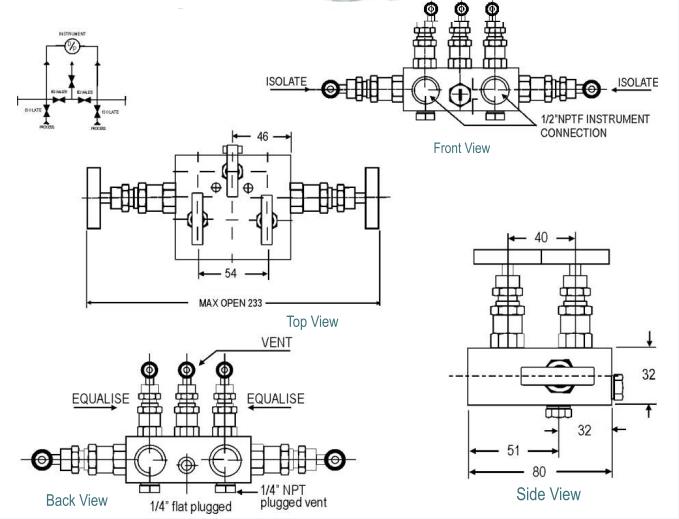

With  threaded  vertical  port  inlets  and  outlets.The  vent/test  ports  are  positioned  on  the  bottom  and  top  of the  body.The  isolating  bonnets  are  positioned  on  the  left  and  right  hand  side  and  the  venting  and  equalizing  bonnets   are   positioned on the front side.Specially designed   for    remote   mounting    to   field   meters,differential   transmitters   and   chart   recorders   on   gas   service   allowing fail  safe configuration preventing pressure loss from the  high  to  low  pressure  impulse  lines.


Standard connection

Product

Process Side

Instrument Side

Vent/Test

5VG

1/2"NPT female

1/2"NPT female

1/4"NPT female




 ●The  weld  prepared  types  are  available  with  female  plain  end  -suitable  for  socket  weld.

 ●Anti-tamper  bonnet -special  design  on  request  with  locking  arrangement  if  desired.
