Three valve manifolds-3VMN

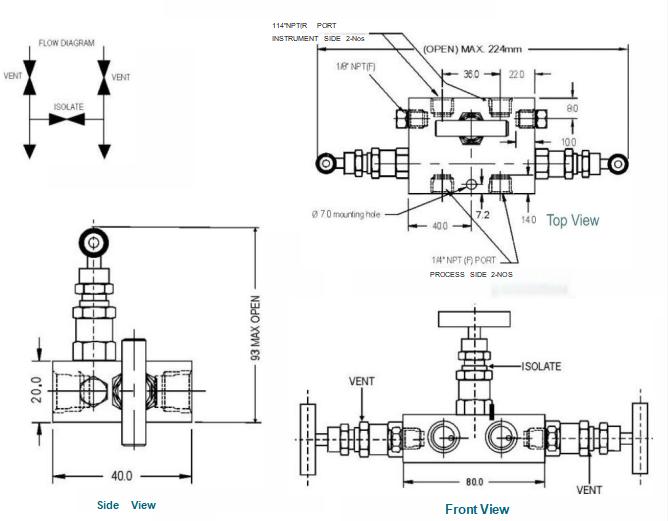

Three valve Miniature   manifold  with  compact  design  having  threaded  port  for  inlet  and  out  let  and  finds application  for   isolating  and  venting  the   process  media.This  is  used  where   space  is  a  constraint.The     isolating  bonnets  positioned  on  top  and  venting  bonnets  are  positioned  on  right  and  left  hand  side.

Connection:1/4"(F)For    Instrument    and    process    along    with    1/8"(F)Drain.Maximum  Working   Pressure  3000   PSI


Standard connection

Product

Process side

Instrument side

Vent/Test

3VMN

1/4"NPT Female

1/4"NPT Female

1/8”NPT Female

 ●The  weld  prepared  types  are  available  with  female  plain  end  -suitable  for  socket  weld.

 ●Anti-tamper  bonnet -special  design  on  request  with  locking  arrangement  if  desired.
